Grenzflächenbestimmung mit SID in Tanks und Gärbehältern

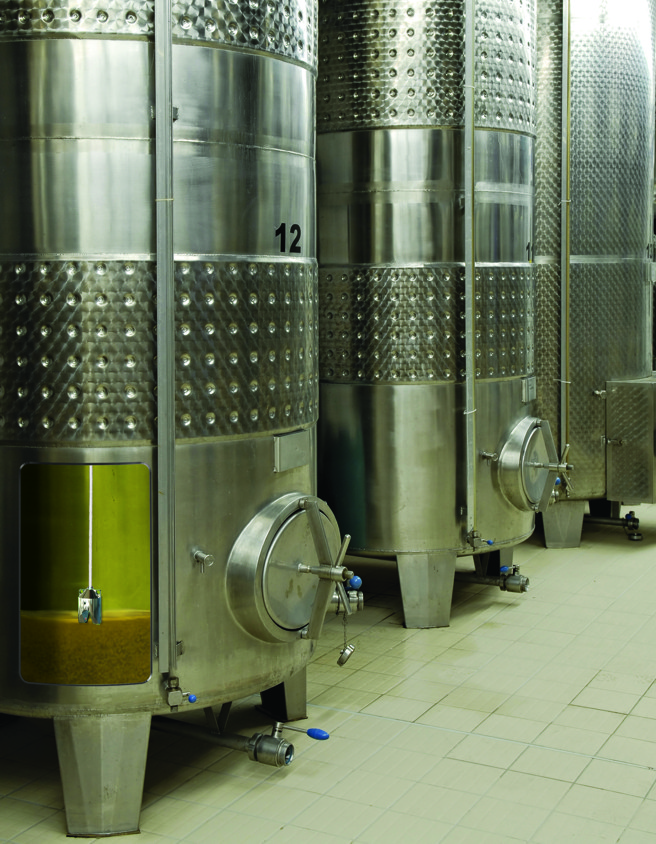

Möchten Sie den fortschreitenden Sedimentationsprozess in Ihren Tanks zur Bestimmung des richtigen Zeitpunktes des Abfüllens einfach bestimmen? Nutzen Sie zur Bestimmung der Trubhöhe das SID 20400 von Raven.

---

Das SID 20400 ist lieferbar:

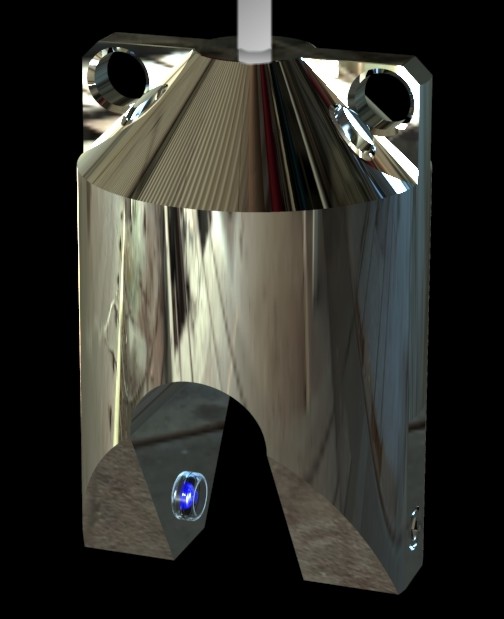

• Mit 2 unterschiedlichen Messköpfen (V2A / KS)
• Mit 3 unterschiedlichen Kabellängen (6, 10 und 15m Länge)

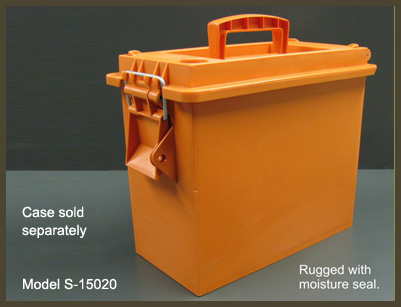

• Optional mit Transportkoffer und Wandhalterung

Auch ist eine stationäre Lösung zur Festinstallation und Anschluss von 2 Sensoren verfügbar (bitte fragen Sie Ihren konkreten Bedarf an).

---

Funktionsweise und Systemkomponenten

Beschreibung des Gerätes

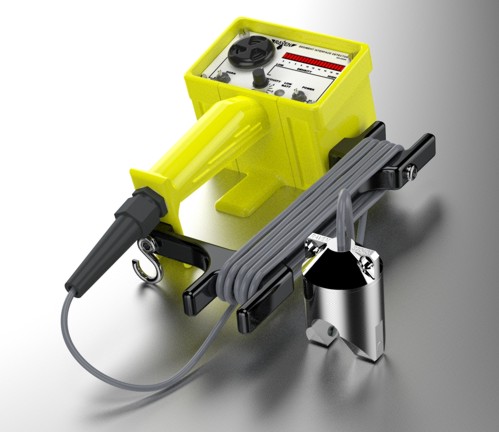

Das Raven SID-20400 Messgerät für Erfassung von Ablagerungen ist ein tragbares Gerät, das entwickelt wurde um die Dichteänderung von Ablagerungen zu erkennen und ihre Höhe zu messen. Neueste Technologien ermöglichen dabei präzise und reproduzierbare Messungen.

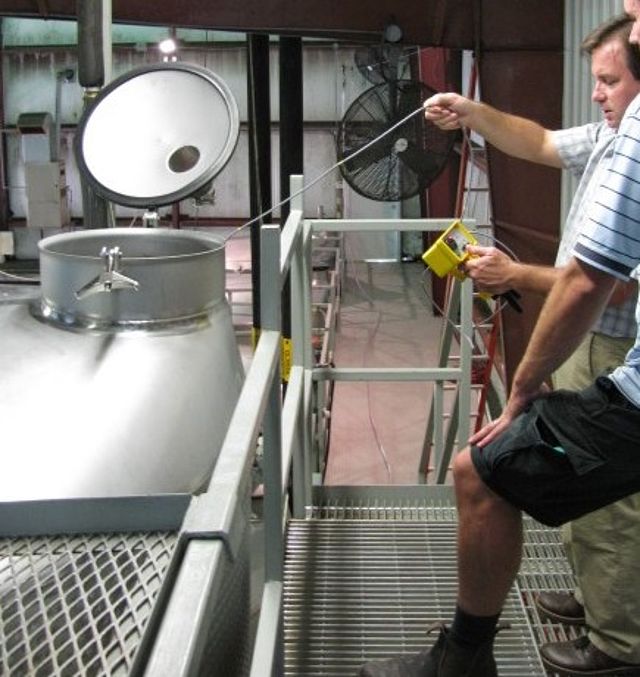

Messvorgang zur Sedimenterfassung

1. Die Empfindlichkeitsregelung auf MIN einstellen.
2. Den Sensor langsam bis zum Tankboden absenken.
3. Wenn jetzt alle Segmente leuchten, setzen Sie mit Schritt 5 fort.
4. Wenn nicht, erhöhen Sie langsam die Empfindlichkeit, bis alle Segmente leuchten.
5. Heben Sie nun langsam den Fühler vom Tankboden, bis stetig weniger Segmente leuchten.
6. Der Fühler ist nun auf Höhe der Sediment-Grenzfläche. Dies ist die Empfindlichkeit für diesen Tank.
7. Erhöhen Sie allmählich die Empfindlichkeit, um die Grenzfläche feiner auflösen zu können.
8. Setzen Sie mit Schritt 5 bzw. 6 fort.

Garantie

Das Gerät hat eine Garantie von einem (1) Jahr vom Datum des Kaufes an. Der Messfühler und das Signalkabel haben eine Garantie von sechs (6) Monaten vom Datum des Erwerbs. Sollte ein Bestandteil innerhalb dieser Zeit ausfallen, wird es von uns kostenfrei ersetzt. Raven behält sich das Recht vor, einen Kaufbeleg aufzufordern und auf Kosten des Käufers den fehlerhaften Bestandteil zur Prüfung einsenden zu lassen.
